Harmonik Filtreli Kompanzasyon Sistemleri
Filtreli kompanzasyon sistemi, kompanzasyon sistemini, şebekedeki gerilimindeki bozulmalardan ve harmonik rezonansdan korumak amacıyla kullanılan bir sistemdir. Kompanzasyon sisteminin kondanstörlerinin önlerine
yerleştirilecek olan endüktans bobinleri ile sistemin genel rezonans frekansı sorun çıkarmayacak bir noktaya çekilir. Yüksek frekanslar için sistem endüktif davranacağından dolayı şebekedeki gerilim bozulmaları sebebiyle istenmeyen sonuçların doğması engellenmiş olur.
Filtreli kompanzasyon sistemlerinin seçimi için göz önünde bulundurulması gereken bir dizi parametreler bulunmaktadır. Öncelikle yerleştirilecek olan filtrenin frekansı gözönünde bulundurulmalıdır. Piyasada yaygın olarak kullanılan üç değer mevcuttur:
- 134 Hz (p=%14): Bu değer eğer sistemde üçüncü harmonik ciddi miktarda mevcutsa kullanılır. Diğer çözümlere göre daha maliyetli bir çözümdür.
- 189 Hz (p=%7): Bu değer, sistemi dış etkilere karşı korumak için en uygun değerdir. Eğer sisteminizin içinde harmonik akım üreten cihazlar mevcut değilse veya az miktardaysa tavsiye edilen değer 189Hz'dir.
- 210 Hz (p=%5,67): Bu değer, sistemi dış etkilerden korumanın yanısıra, sistemde oluşan harmonik bozulmanın da şebekeyi kirletmesini azaltmak istendiğinde kullanılır. Eğer yük miktarının büyük çoğunluğu harmonik üreten cihazlardan kuruluysa 210Hz kullanmanız tavsiye edilir.
Filtreli kompanzasyon sistemlerinin temel amacı kompanzasyon sisteminizi korumaktır. Sistem içindeki harmoniklerin yok edilmesi için farklı çözümler takip edilmelidir.
Surtaş Elektrik Harmonik Filtre Reaktörleri filtreli kompanzasyon ve harmonik filtreleme uygulamalarında kullanılırlar.
Reaktölerin üstün özellikleri aşağıdaki gibidir:
- Üç fazlı, demir nüveli ve hava aralıklı tasarım
- Elektrolitik bakır sargılı
- İstenilen rezonans frekansı için tasarım (210Hz, 189Hz, 134Hz veya istenilen değer)
- Aşırı ısınmaya karşı termik çıkışı
- 40°C ortam sıcaklığı için tasarım (başka değerler için de üretim yapılabilir)
- F sınıfı izolasyon
- IP00 koruma indeksi
- Vakumda vernik ile sessiz çalışma
- ISO9000 standartlarında üretim, CE işareti
- EN61558 2-20 standardına uygunluk
HARMONİK FİLTRE SEÇİM TABLOSU
400V 50Hz Line Voltage, 210Hz Resonance Frequency (p=%5,67)
Type |
L (mH) |
I |
I |
Size |
Weight |
SRH-5,67/400/6,25 |
4,9 |
10,9 |
11,9 |
2 |
6 |
SRH-5,67/400/7,5 |
4,08 |
13,16 |
14,47 |
2 |
7 |
SRH-5,67/400/12,5 |
2,45 |
21,9 |
24,09 |
4 |
9 |
SRH-5,67/400/25 |
1,22 |
43,9 |
48,3 |
6 |
18 |
SRH-5,67/400/30 |
1,02 |
52,6 |
57,8 |
7 |
21 |
SRH-5,67/400/50 |
0,61 |
87,7 |
96,4 |
10 |
31 |
SRH-5,67/400/60 |
0,51 |
105,2 |
115,7 |
10 |
32 |
SRH-5,67/400/80 |
0,38 |
140,4 |
154,4 |
13 |
48 |
SRH-5,67/400/100 |
0,31 |
175,5 |
193 |
14 |
55 |
400V 50Hz Line Voltage, 189Hz Resonance Frequency (p=%7) |
|||||
Type |
L (mH) |
I |
I |
Size |
Weight |
SRH-7/400/6,25 |
6,13 |
10,2 |
11,2 |
1 |
5 |
SRH-7/400/7,5 |
5,11 |
12,25 |
13,47 |
1 |
6 |
SRH-7/400/12,5 |
3,07 |
20,4 |
22,44 |
4 |
9 |
SRH-7/400/15 |
2,56 |
24,5 |
26,95 |
5 |
9,5 |
SRH-7/400/25 |
1,53 |
40,8 |
44,8 |
6 |
16 |
SRH-7/400/30 |
1,28 |
49,02 |
53,9 |
6 |
18 |
SRH-7/400/50 |
0,77 |
81,68 |
89,8 |
8 |
26 |
SRH-7/400/60 |
0,64 |
96,4 |
106 |
9 |
29 |
SRH-7/400/80 |
0,48 |
128,5 |
141,3 |
12 |
39 |
SRH-7/400/100 |
0,38 |
160,7 |
176.7 |
13 |
45 |
|
|
|
|
|
|
400V 50Hz Line Voltage, 134Hz Resonance Frequency (p=%14)
Type |
L (mH) |
I |
I |
Size |
Weight |
|
SRH-14/400/6,25 |
13,3 |
9,65 |
10,6 |
3 |
9 |
|
SRH-14/400/7,5 |
11,05 |
11,54 |
12,7 |
3 |
9,5 |
|
SRH-14/400/12,5 |
6,63 |
19,2 |
21,1 |
4 |
12,5 |
|
SRH-14/400/25 |
3,32 |
38,5 |
42,3 |
8 |
25 |
|
SRH-14/400/30 |
2,76 |
46,15 |
50,7 |
8 |
26 |
|
SRH-14/400/50 |
1,66 |
77 |
84,7 |
11 |
45 |
|
SRH-14/400/60 |
1,38 |
92,3 |
101,5 |
13 |
48 |
|
SRH-14/400/80 |
1,04 |
123 |
135,3 |
14 |
57 |
|
SRH-14/400/100 |
0,83 |
153,8 |
169.2 |
15 |
68 |
|

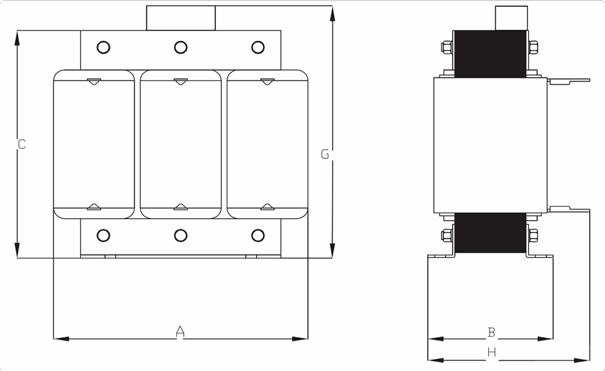

HARMONİK FİLTRE BOYUT TABLOSU
Size |
Amax |
B |
C |
G |
H |
1 |
180 |
90 |
160 |
180 |
- |
2 |
180 |
100 |
160 |
180 |
- |
3 |
180 |
110 |
160 |
180 |
- |
4 |
180 |
120 |
160 |
180 |
- |
5 |
240 |
120 |
210 |
240 |
- |
6 |
240 |
140 |
210 |
240 |
- |
7 |
265 |
145 |
250 |
- |
165 |
8 |
265 |
160 |
250 |
- |
180 |
9 |
300 |
170 |
260 |
- |
190 |
10 |
300 |
180 |
260 |
- |
200 |
11 |
300 |
190 |
260 |
- |
210 |
12 |
360 |
180 |
310 |
- |
200 |
13 |
360 |
200 |
310 |
- |
220 |
14 |
360 |
210 |
310 |
- |
230 |
15 |
360 |
230 |
310 |
- |
250 |
* Reaktörlerin tasarımında belirtilen kondansatör değerleri kullanılır. Bunun yerine başka kondansatör değerlerini kullanmak ciddi problemlerle sonuçlanır. İsteğe bağlı olarak özel değerler ve tasarımlar mevcuttur.

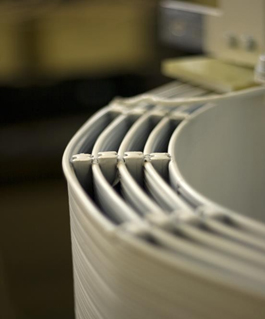

Akım Sınırlama Reaktörleri:
Akım sınırlama reaktörleri kısa devre akımını sınrlamak için iletim/dağıtım hatlarına ya da feederlere seri bağlanan reaktörlerdir.
Akım sınırlama reaktörleri kısa devre akımını sınırlayarak hat üzerindeki ekipmaların korunmasını sağlamak için kullanılırlar. Bu sayede daha küçük kısa devre akımına sahip devre elemanları kullanılarak oluşturulan sistemin ucuza mal edilmesi sağlanır.
Bu reaktörlerin üzerindeki gerilim düşümü reaktörün empedansına bağlıdır ve genellikle reaktansları düşüktür.
Akım sınırlama reaktörlerinin diğer kullanım alanları:
Paralel hatlarda yük paylaşımı esnasında dengeleme reaktörü olarak İki farklı hattın birbirine eklendiği noktada bağlantı reaktörü olarak Kondansatör banklarında akım sınırlama ve damping reaktörü olarak
